SDAF 22520 3-3/8 TIMKEN 轴承座
- 品牌： TIMKEN
- 型号： SDAF 22520 3-3/8 TIMKEN 轴承座
- 类型： 轴承座
- 类型说明：
-
SDAF 22520 3-3/8 TIMKEN 轴承座产品参数
| 参数 | 数据 | 说明 |
|---|---|---|
| Diameter S-1 | 3 3/8 | |
| A | 4.5000 in | |
| B | 15.2500 in | |
| C | 6.0000 in | |
| D | 1.8750 in | |
| E Max. | 13.1250 in | |
| E Min. | 11.6250 in | |
| F | 3.375 in | |
| H | 8.9375 in | Tolerance -0 to + 0.4 mm (-0 to +1/64 in) |
| Oil Level K | 1.7500 in | |
| L | 6.7500 in | Tolerance -0 to + 0.4 mm (-0 to +1/64 in) |
| Y | 1.7656 in | |
| No. of Base Bolts Required | 4 | |
| Size of Base Bolts Required | 0.75 in | |
| Bearing Number | 22220K | |
| Adapter Assembly Number | SNW-20 x | Includes sleeve, locknut and lockwasher. Add shaft size to order. |
| Housing Only | SDAF520 x | "Housing Only" includes: cap, base, cap bolts, triple ring seals and stabilizing ring as required. When ordering non-standard housing only specify the shaft size. |
| Bolt Hole Length | 1.5 in | |
| Bolt Hole Width | 0.750 in | |
| Assembly Weight | 81.000 lb | |
| Triple Seal 2 Req’d | LER 74 |

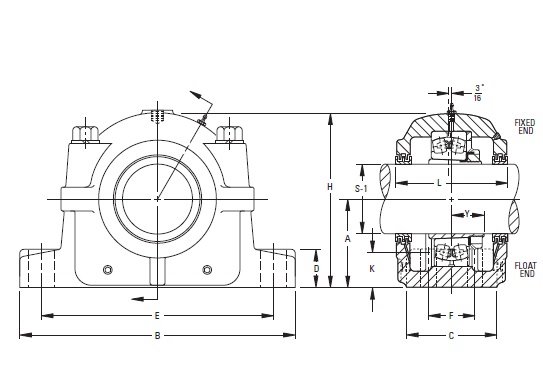

SDAF 22520 3-3/8 TIMKEN 轴承座图纸
SDAF 22520 3-3/8 TIMKEN 轴承座说明
专业销售TIMKEN轴承座SDAF 22520 3-3/8，并且为客户提供属于TIMKEN轴承座。本公司专业提供TIMKEN轴承座全系列产品。并且提供对此类产品的冷却、外圈凸缘、串联配置、直线度、平均内径(外径)变动量、等具体参数。构成元素：SAF UnitHoused SDAF 22520 3-3 。类似型号：SNW-3026 x 4 1/2、 UCT208-25、 紧定套 HA3126 QAAPL20A100S、 558 - 552-B、 推卸套 AH3076G、 轴承附件 SNW-40 x 7 1/4、 TIMKEN SNT 518-615 - 21315K - TSNG615 TIMKEN HE2334 TIMKEN QAACW13A060S
